OpenGL 藍寶入門教學 0: Introduce

前言:

不管開始任何事情之前,必須先對要做的事情先有個了解才能開始,學習OpenGL也不例外。開始前,先說一下我做教學文的風格,由於這是我以一個學中教,教中學的角度來製作,所以可能會有些不精確,希望哪裡有錯誤可以幫忙改正或指教,謝謝。

簡介:

首先OpenGL(Graphics Library)是一個API,也就是說他是一個幫助我們在不同的顯示卡配備之間做一個橋樑。聽起來很籠統,更詳細又簡單的說,即是說每張顯示卡在製作的時候,都有不同數量的繪圖處理器與不同晶片(ex.GTX970 1080)。而你不必擔心到底要如何針對不同顯示卡的規格(Spec)而寫那些控制不同機器的語法就是OpenGL的工作。

歷史:

而身為一個OpenGL的使用者也需要知曉一點他的過去與未來,過去OpenGL是源自Silicon Graphics這家公司,當時這家公司專門製作繪圖電腦,又貴又大而且寫繪圖語言的時候,不同的繪圖電腦會有不同的寫法,完全沒有一個統一的規範。經過了一段時間,終於想到解法,就是將針對系統部分的程式碼拿掉後,也就是拿掉只能在規格完全符合才可操作API的部分,之後就開發了OpenGL 1.0版本。這個歷史告訴我們,找出邏輯中相同與不同的部分獨立出來,可以增進事務的美好。

Core-Profile: (核心模型)

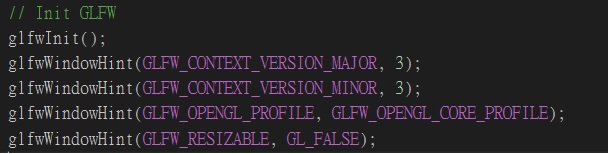

簡單講完他的歷史與定位後,有一件關於OpenGL核心的事情需要先說,就是在OpenGL 3.0 (2008年)後,分為兩個核心模型,一個稱為Modern版,一個稱為Compatible版。一如字面意思Modern就是現代版本,多了很多Shader,Depth,Stencil,Geometry…的一些新功能,而Compatible就是繼續使用舊的管線(fixed-pipeline),很難讓使用者客製化。至於為什麼會講核心模型,剛開始就會要使用者講明要使用的哪種核心,才能繼續寫下去,如果說你定義要現代版,但是顯示卡不支援就會馬上知道問題所在。

Pipelines, Primitives, Pixels: (管線, 繪圖元素, 像素)

整個OpenGL大致上的管線的內容分為fixed與shader兩部分,fixed的部分就是我們不可參與程式的部分,而shader的部分是可以加入程式碼深度進行修改的部分。這裡簡單解釋shader,想像這一個shader就是一個超級小的筆刷,然後這個筆刷可以根據螢幕上每一點進行不同的繪製,而為何可以進行不同的繪製呢?因為這個shader就是你可以寫程式的部分,這個一般解釋是著色器,聽起來很難想像的名詞,不知道經過我有點糟的比喻有沒有想像一點。
(哦對,這裡的fixed不是指古早OpenGL,而是說流程中有部分是固定不可參與的)

OpenGL在繪製任何你所指定的東西的時候,都是將它拆解成或千或萬個Primitives之後,才開始進行繪製。而繪圖元素主要有三個,一個是點(point),到真正實作的時候,你會發現在三維空間中要繪製一個三角形的時候,一定會指派三個點,然後點就是只畫點。另一個是線(line),只描繪你指定點間的線。還有三角形(triangle),就是將你指定的點間的像素都畫出來。而介紹繪圖元素的意義就是,當你要畫任何的形狀,臉阿、車子阿、多邊形怪物阿、什麼的都拆成這三個基本繪圖元素,這樣顯示卡只要專心對三角形的繪圖演算法做處理就好了,至於為什麼是三角形除了本身顯卡就只對三角形優化過外,就是Convex(凸邊形)的演算法比Concave(凹邊形)的容易許多。

其實剛剛講了很多,並不是真正的繪製,只是屬於形狀的分割最佳化,到後面經過你一連串的shader與一些fixed後最終才會經過一個名為rasterizer的傢伙進行著色(真正開始動像素的地方),中文叫光柵化,簡單想像就是一個幫你將3D的東西繪製到2D上的步驟。

Extension

這個算是新版OpenGL的一個利於內部人員的極佳擴充機制,而這些擴充機制雖然利用開發人員,不過當我們想要使用的時候卻是長得像下面這般模樣。

1
2
3
4
5
6
7
8
9
const char *name = "glGenBuffers";
void *p = (void *)wglGetProcAddress(name);
if(p == 0 ||
(p == (void*)0x1) || (p == (void*)0x2) || (p == (void*)0x3) ||
(p == (void*)-1) )
{
HMODULE module = LoadLibraryA("opengl32.dll");
p = (void *)GetProcAddress(module, name);
}

寫了8行Code只為了取得一個function在顯示卡內部的哪個位置,然後拿出來提供我們使用,看到這裡不需要害怕,下篇文章會提到如何使用第三發開發的framework幫助我們解決這些問題。

小結:

如果聽不懂管線或是對pipelines感到陌生,就當作是一個產品生產的流程圖,先做好車體結構->再安裝車殼->再安裝輪胎,這樣的一個流程稱為pipeline。
其實本來多弄點圖解,不過實在是有點累(懶)呀,如果有需要的話,我再努力做給大家看。
