A* Path finding With Libgdx

起源

老毛病了,總是想做個遊戲,也想了許多特色跟腦中的構想,但又突然被技術吸引過去,一個死工程師的概念,所以我決定一旦有什麼技術測試完成就立即撰下幾筆。



正文

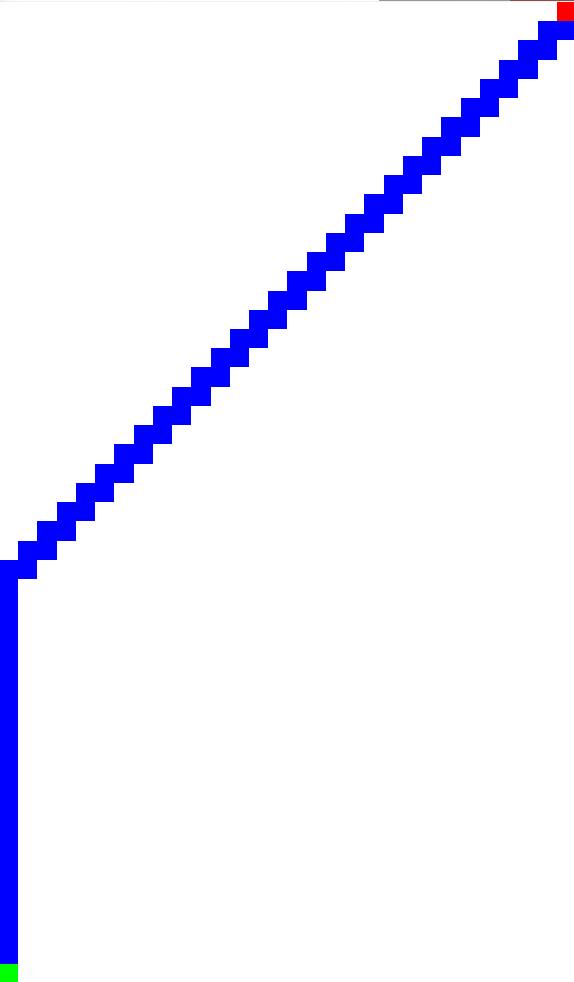

在開始講正式的路徑搜尋前,可以先思考如果要自己發明的話,該如何實作。首先假設這裡有個$30x51$的網格,最左下是起點,右上是終點,然後沒有障礙物。用眼睛看最佳的路徑,一定是不走回頭路即可。

但當障礙物一多的時候,哪一條才是真正的最佳路徑呢?哦,抱歉,如果是想找最佳路徑,可能得按上一頁了,因為A*也不是找最佳路徑的演算法。

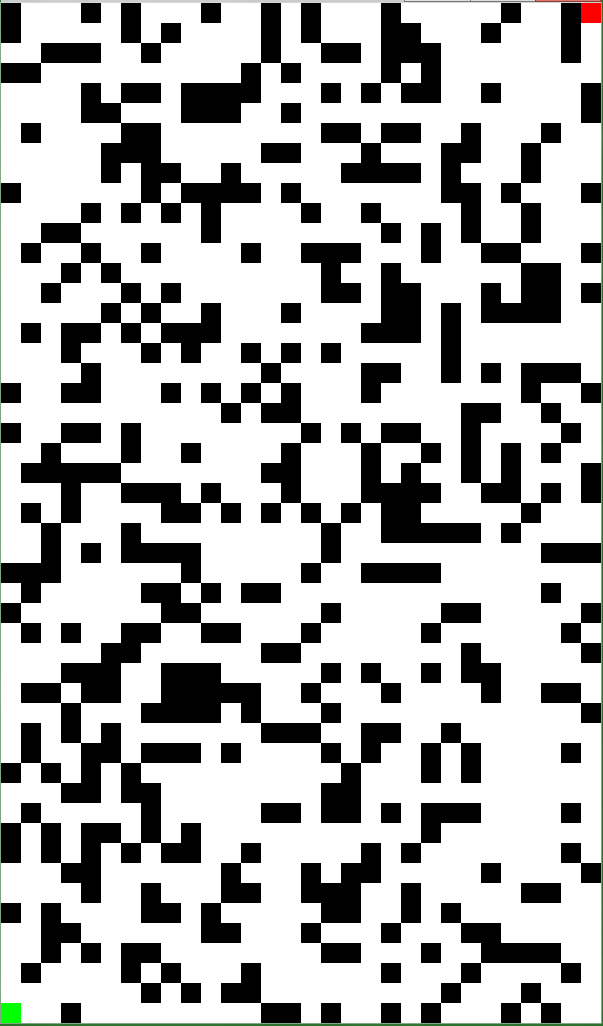

看上方這張圖,由於是用隨機產生演算法,可能會讓讀者覺得好走,但對電腦就不同了,給一個點跟目標,必須嘗試過往右往上,如果遇到障礙物過多,甚至還要回頭呢。

A* Path finding(簡稱A*)

情境大概建立起來了,接下來就進入正式的演算法上。該演算法主要的參數有$f\left(G\right), f\left(H\right), f\left(F\right)$,G代表與上一步累加的距離,F代表G+H的總和可以說是一個總權重,那H就特別了,稱為啟發值(Heuristic),而要每個人需根據自己需求,改變產生啟發值函式。不瞞讀者,Dowen用的只是數學的距離公式$\sqrt{\left(x_0 - x_1\right)^2 +\left(y_0 - y_1\right)^2}$當啟發值而已。


而演算法有些難說明,就搭配Wiki的Persudo-code來說明吧。
closedSet := {},在每回合演算法執行(Loop),最佳的節點就會被存在closedSet
openSet := {start} 每回合都會加入根據上一回合演算的可能性,其實就是鄰居啦。
comeFrom 紀錄每個節點的最佳上一步,或說這個點最好的走法是從上個點來的。
gScore := map with default value of Infinity
會根據每回合算完後…等等會說到,既知道為何要無限大。
gScore[start] := 0 同上
fScore := map with default value of Infinity 同上。
fScore[start] := heuristic_cost_estimate(start, goal) 同上。
current := the node in openSet having the lowest fScore[] value 找當前最佳f值來當要走的下一步。
openSet.Remove(current) 剔除掉當前最佳節點,就不會再算一次。
closedSet.Add(current) 把算過的放進來。
if neighbor in closedSet 鄰居是算過的就跳過。
if neighbor not in openSet 鄰居不在待運算區,就放著等下回合算。
tentative_gScore := gScore[current] + dist_between(current, neighbor) g權重是由上一個節點和與上個節點的距離所算出來的,所以起始節點是0,右邊可能是1,下面可能是2,然後右邊的右邊從1+距離,下面的任一邊也是。
if tentative_gScore >= gScore[neighbor] 這裡避免覆蓋已有的最佳g值,由於可能被算過(在openSet內),所以要確保不會覆蓋最佳值。
cameFrom[neighbor] := current 幫鄰居設定當前節點是最佳的來源節點。
gScore[neighbor] := tentative_gScore 覆寫或第一次寫入g值。
fScore[neighbor] := gScore[neighbor] + heuristic_cost_estimate(neighbor, goal) 只是個總權重值。
return failure 找不到任何路徑。


研究結果

不知道有沒有解釋好,總之「按圖施工,保證成功」,雖然自己實作上,東漏西漏,而且資料結構些許不同,但仍可結合自己的理念完成!

影片中,各種綠框框代表Box2D的靜態Body物件,必須寫個方法將物件映射到一個虛擬格子地圖上,之後才可使用。這影片中還有很多問題存在:

  1. 村民碰撞矩形會導致虛擬地圖判斷可行走,實際不可的問題。
  2. 若靜態物體為多邊形,則需要一個公式映射,並且會導致肉眼認為可行走,演算法不行的一致性問題。
  3. A*演算法尚可經由許多調校,像是格子紀錄用更好的資料結構,Dowen用2D矩陣。還有啟發值產生函式,也還有其他可能性。

一些優化:
A1. 也許將判斷不可行走的區域,設定為直直朝向,或是找到附近可行走區域後,在直直朝向,就可以解決Box2D世界與虛擬地圖的問題。
A2. 多邊形格子,如果要將多邊形映射完成,首先必須要了解其他演算法,不然就像Dowen一樣,自己限制城矩形吧(誤)。
